旋转升降间的广视角魅力 三星F2380 LCD

2009-07-24艾晓 CC《微型计算机》2009年7月下

犹抱琵琶半遮面的C-PVA面板

是的,你没有看错,F2380的面板既不是我们熟悉的三星S-PVA,也不是别家的MVA或IPS,而是一款名为C-PVA的广视角面板,不过,它仍旧出自三星。

根据拆解结果,这款面板的型号为LTM230HP01,但目前不论是从三星的官方网站或是其它途径,我们都查不到该面板的任何信息。这让我们不禁想到E-IPS面板,同样是廉价广视角面板,LGD一直没就E-IPS的身份给出明确的说法。难道C-PVA会和E-IPS一样得不到正式的“名份”?

 采用不同面板的LCD规格一览表



 戴尔2209WA
 (E-IPS)

 三星F2380
 (C-PVA)

 华硕VH232D
 (TN)

 长城V247
 (S-PVA)

 屏幕尺寸

 22英寸

 23英寸

 23英寸

 24英寸

 屏幕比例

 16∶10

 16∶9

 16∶9

 16∶10

 佳分辨率

 1680×1050

 1920×1080

 1920×1080

 1920×1200

 亮度

 300cd/m2

 300cd/m2

 300cd/m2

 500cd/m2

 对比度

 1000∶1

 3000∶1

 1000∶1

 3000∶1

 水平垂直视角

 178°/178°

 178°/178°

 170°/160°

 178°/178°

 响应时间

 6ms

 8ms(灰阶)

 5ms

 6ms(灰阶)

就目前来看应该不会,毕竟它们的情况有所不同。采用E-IPS面板的显示器都是其它品牌在做,量不大,而LG自己并没有推出过此类产品,不直接回应也可以理解。C-PVA则是得到了三星方面的力推,并通过自有品牌率先推出采用该面板的显示器。

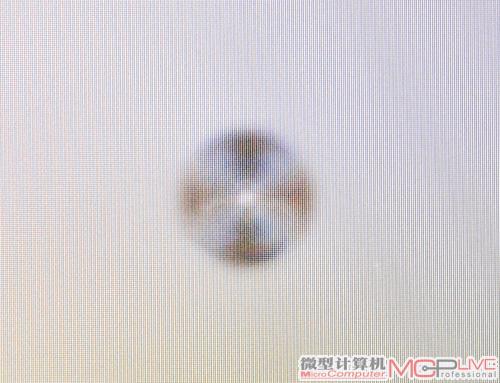

轻按F2380屏幕留下的“梅花”印,验明了广视角面板的正身

相比以前采用S-PVA面板的LCD高达四五千元的售价,F2380不到两千元的价格是否是因为面板缩水了?从我们得到的F2380拆解结果来看,F2380的控制电路采用了与三星另一个型号为
LTM230HT01的面板一样的电路板,而部分芯片也是一致的,留意过我们此前报道的读者应该知道
LTM230HT01是三星推出的一款16∶9、23英寸的TN面板,可以说在部分芯片与电路的设计上,
C-PVA面板采用的是TN面板的配置。而背光源方面,F2380仍然采用了4根CCFL灯管的设计。相比采用S-PVA面板产品普遍超过90%的NTSC色域范围,F2380采用的C-PVA面板色彩表现如何?我们将会在后面的测试中揭晓。

堪比专业的设计

让我们暂时抛开C-PVA的身份,来看看F2380的外观设计。虽然售价并不算高,但F2380的设计中却不乏一股专业的味道。“窄”与“薄”是F2380机身设计中体现得多的元素。四等边的超窄边框与细细的圆柱形支架让F2380从视觉上有一种纤细轻薄的感觉,但这只是视觉上的假象,
6280g的体重绝对不算轻,这主要归功于它宽大方正的底座。别看它的底座这么薄,可里面的金属配重却是相当有份量,这也使得F2380的“下盘”很扎实。


OSD按键上的圆形颗粒能使用户更容易地定位按键

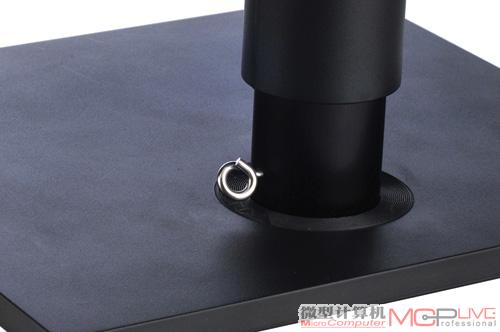

支架采用插销固定,要进行升降操作时只需拔出插销即可

F2380纤薄的机身为什么要配置这样重的底座?主要还是为了配合屏幕升降旋转功能,厚重的底座无疑能在用户调节屏幕时为机身提供更稳定的支撑。F2380的圆柱形支架能够调节高度,除此之外它还能实现屏幕的水平旋转。

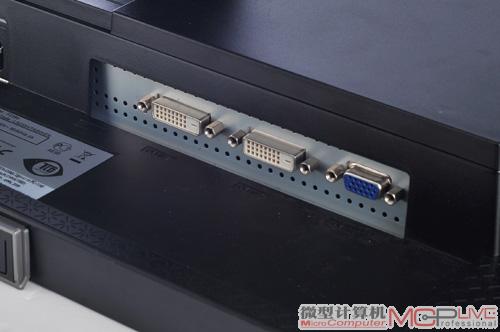

F2380特别提供了2个DVI-D接口与1个D-Sub接口,能满足用户有多个输入源时的需求,切换方便

而转轴也可以支持屏幕的90度旋转,对于一些行业用户或设计人员来说,能随意旋转升降的屏幕使他们可以更自如地展示屏幕上的内容,而竖屏也能在网页设计、图片处理等方面实现更方便的应用。操作中,不论是升降还是旋转,F2380的操作感都很棒,过程流畅无卡顿,这与转轴和支架适中的阻尼设计不无关系。

按键设计体贴 菜单功能丰富

F2380的OSD按键隐藏在屏幕的正下方,为了避免盲操作时可能出现的误按,三星将按键设计得非常宽大,并且在每个按键上都设置有凸出的圆形颗粒,以方便操作时的手指定位,而右边的电源开关则采用条状凸起,以区别于OSD按键。而即使在黑暗的环境下,用户也可先借助OSD按键功能标识上的一道渐变白色指示灯,定位到其中两个按键,然后再配合圆形颗粒进行盲操作,整个设计非常体贴。

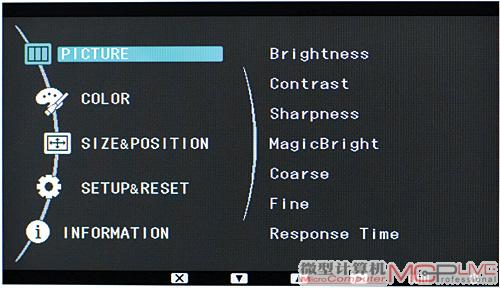

三星近推出的LCD都采用了全新设计的OSD菜单,操作性相比以往有所提升

三星将F2380的菜单进行了重新设计,与我们平时熟悉的三星LCD上的OSD菜单完全不一样。黑色为底的菜单与F2380的风格很统一,两条弧形的线条将一级菜单和二级菜单进行了区隔,底部还显示了对应位置OSD按键的功能标识,细节设计到位。功能上,F2380提供了1∶1等比例画面切换,而伽玛、响应时间等不常见的设置也能在菜单中找到。此外,它还支持对按键的自定义设置,用户可以选择在相应按键上一键调出MagicBright、MagicColor、画面尺寸等共四种功能。由于是样机的关系,菜单没有提供对中文的支持,相信在零售版中会得到改善。
