亲民首选 三款千元以下P67主板新品

2011-02-10刘宗宇《微型计算机》2011年2月上

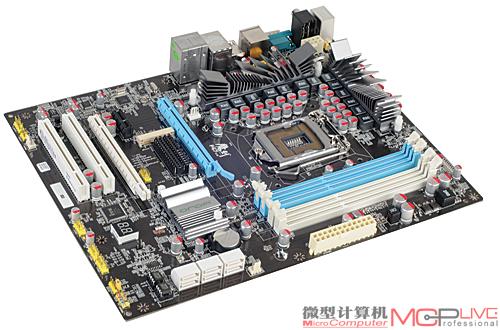

昂达魔剑P67主板(产品按送测到达时间排序)

昂达魔剑P67主板采用了魔剑系列一贯的黑色PCB板设计,“两倍铜”PCB电路板、全固态电容、低电阻MOSFET和封闭式铁素体电感的使用,都为这块主板的稳定性和超频性提供了保障。同时,IES动态节能技术的加入还可有效地控制处理器功耗,它可以根据处理器的负载情况,开关供电电路,达到合理使用电能的目的。就实际应用效果上看,开启IES后,平台待机和满载的功率分别由原来的68.21W,320.65W下降至64.34W,313.34W,节能效果明显。

昂达电子 020-87636363 999元

昂达魔剑P67主板上提供的一个D.E.I数字接口算是主板的亮点之一,它符合Mini-PCIE接口规范,能够外接Wi-Fi、蓝牙以及符合Mini-PCIE标准的SSD固态硬盘,这一设计让主板的扩展性出众。此外,包装盒内还有标配了D.E.I接口的Wi-Fi、蓝牙子卡一块,让用户能富士康P67A-S主板富士康P67A-S主板所使用的5颗电感组成的供电模块,与市面上主流的P67主板相比有些单薄。

昂达魔剑P67主板产品资料

 芯片组  Intel P67
 供电系统  12+1相等效供电设计
 内存插槽  DDR3×4
 显卡插槽  PCI-E x16×2(CrossFireX)
 扩展插槽  PCI×2,PCI-E x1×1,Mini PCIE×1
 音频芯片  Realtek ALC888音频芯片
 网络芯片  Realtek 8111E千兆网络芯片
 I/O接口
 USB 2.0+USB 3.0+eSATA+PS/2端口+
 模拟音频输出+同轴+光纤+串口+RJ45
 特色功能  “两倍铜”PCB板,IES节能技术。

每相电感搭配了3颗MOSFET芯片,也就是说采用了上桥1颗,下桥2颗的MOSFET配置。MOSFET芯片上覆盖着富士康传统的黑色散热片,平台满载15分钟后,散热片直接享用无线网络连接带来的便利,彻底摆脱网线束缚,推荐有兴趣的用户尝试。昂达魔剑P67主板还是一款支持USB 3.0的P67主板。

昂达魔剑P67主板测试成绩表

   默认  超频至4.5GHz
《wPRIME》,32M  7.95s  6.33s
《CINEBENCH R11.5多核渲染性能》  6.85PTS  8.23PTS
《SiSoftware Sandra处理器算术性能》  106.50GOPS  129.24GOPS
《孤岛惊魂2》,1920×1080,
 Ultra High,8×AA
 64.73fps  64.89fps
《地铁2033》,1920×1080,High  29.52fps  29.61fps

它采用了一颗VLI(VIA Labs Inc)公司推出的支持USB 3.0标准的VL801控制器芯片,提供两个板载USB 3.0接口,可满足大部分用户需求。在默认电压下,我们将Intel Core i7 2600K处理器倍频调至45,处理器主频提升到了4.5GHz,并稳定运行完所有测试。此时,MOSFET散热片温度和芯片组散热片温度仅为36℃和35℃,散热效果出众。

推荐指数 7.5

做工优秀,标配D.E.I接口Wi-Fi蓝牙子卡。

无板载重启、电源开关。
